NexusIR S3
Universal Smart IoT & IR Hub. Precision IR Core V3 with Dual Apple HomeKit & ESP RainMaker.
NexusIR là trạm trung tâm IoT & IR thông minh chuẩn công nghiệp phát triển trên ESP-IDF v5.5 cho vi điều khiển ESP32-S3. Hệ thống sở hữu kiến trúc Precision IR Core V3 đo độ rộng xung chính xác 1-microsecond với ngoại vi RMT phần cứng, điều chế tần số sóng mang động (36kHz đến 56kHz) học mã chuẩn xác mọi điều hòa, quạt và TV mà không suy hao. Tích hợp song song giao thức Apple HomeKit (HAP) và ESP RainMaker (Alexa & Google Assistant) không cần bridge, đồng bộ mạng lưới ESP-NOW dưới 10ms, điều khiển 5 dải LED WS2812B, cảm biến nhiệt ẩm AHT20, 2 relay tải lớn và nạp firmware trực tiếp từ trình duyệt qua Web Serial API.
- Kiến trúc Precision IR Core V3: Ngoại vi RMT đo timing độ chính xác 1µs, giải mã raw không mất tín hiệu
- Điều chế sóng mang động (Dynamic Carrier 36kHz - 56kHz) tương thích 100% điều hòa, quạt và TV phức tạp
- Hệ sinh thái kép tự nhiên: Apple HomeKit (HAP) & ESP RainMaker (Alexa & Google Assistant) không cần hub trung gian
- Cấu trúc Wire Format V1: Header nhị phân 20-byte packed kèm mã kiểm tra toàn vẹn CRC32 IEEE 802.3
- Mạng lưới Mesh ESP-NOW Master/Slave độ trễ dưới 10ms, đồng bộ tức thì các phòng trong nhà
- Hỗ trợ mở rộng: Điều khiển tới 5 dải LED WS2812B RGB, cảm biến AHT20 và 2 ngõ ra relay với ngắt cảm ứng
- Web Dashboard nhúng nén Gzip phục vụ cấu hình offline nội bộ và Web Flasher 1-click qua USB-C
Bảng Thông Số Kỹ Thuật Chi Tiết
Sơ Đồ Chân & Ngoại Vi
Thiết Kế Vỏ Hộp 3D & Tập Tin In (.3MF)
NexusIR sở hữu thiết kế dạng vòm bán cầu tối ưu hóa khả năng phát xạ hồng ngoại đẳng hướng 360°. Cấu trúc 4 mảnh ghép nối chính xác, sẵn sàng tải về và in 3D bằng máy in FDM hoặc SLA.

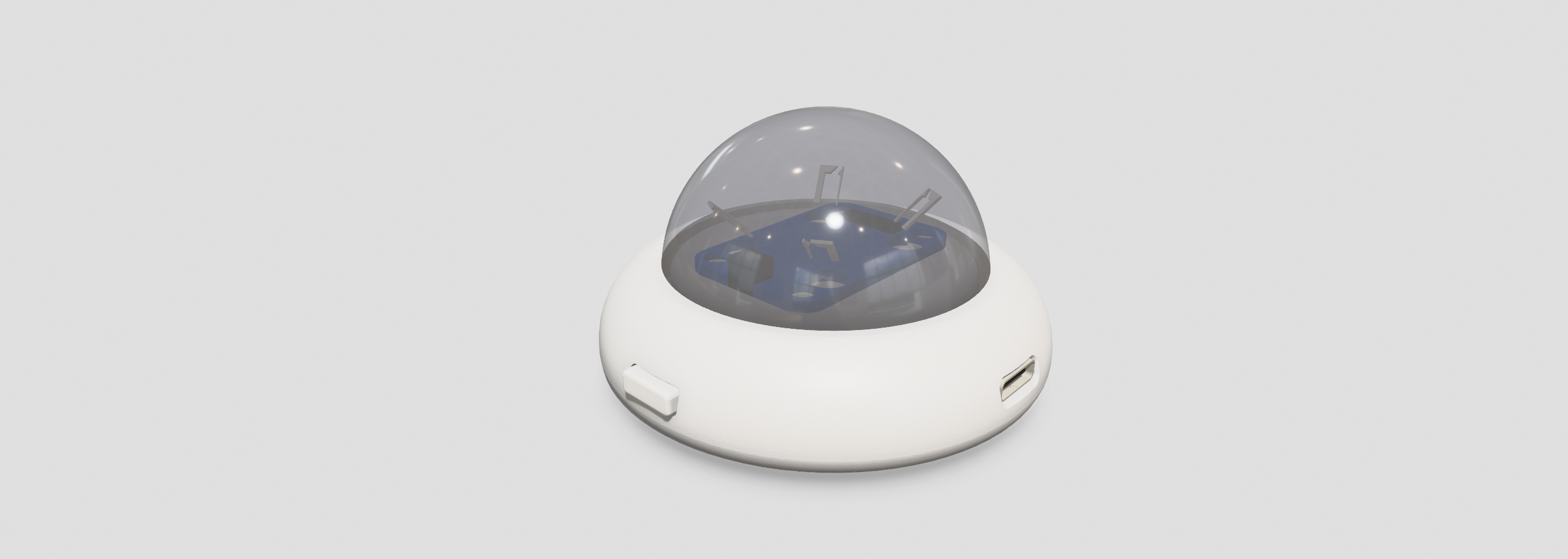

Trắng Ngọc Trai
Sơn mờ satin chống bám vân tay

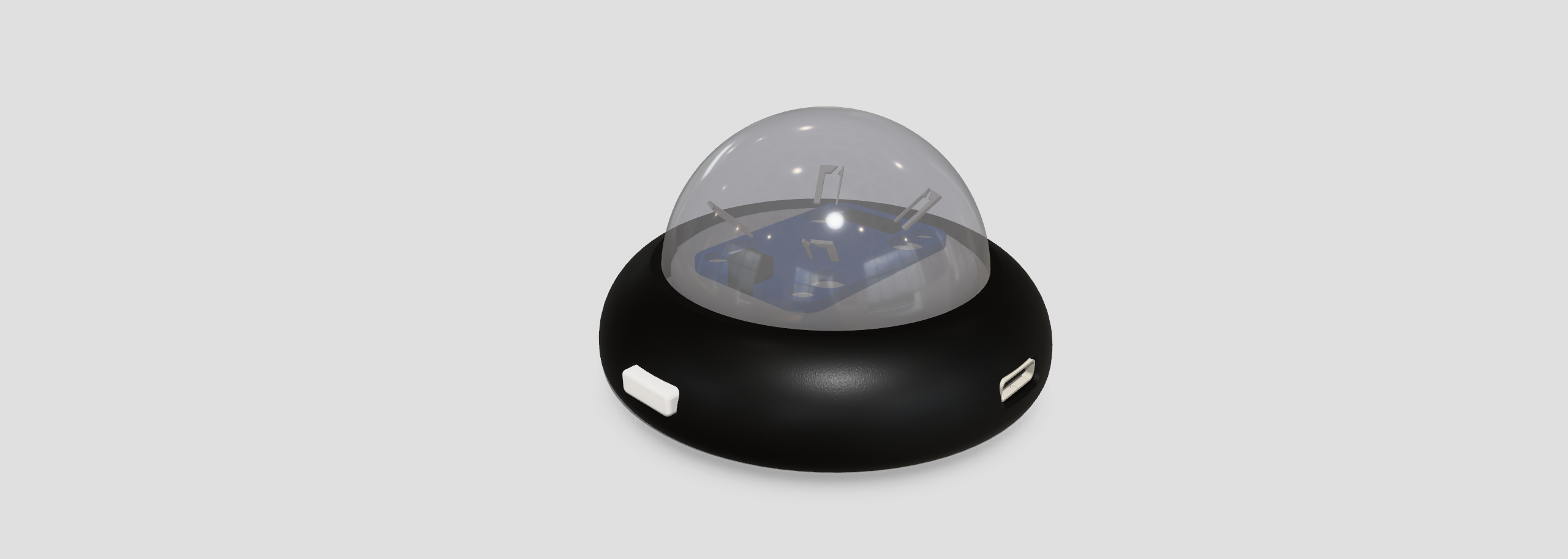

Đen Mờ Graphite
Phong cách tối giản stealth hiện đại

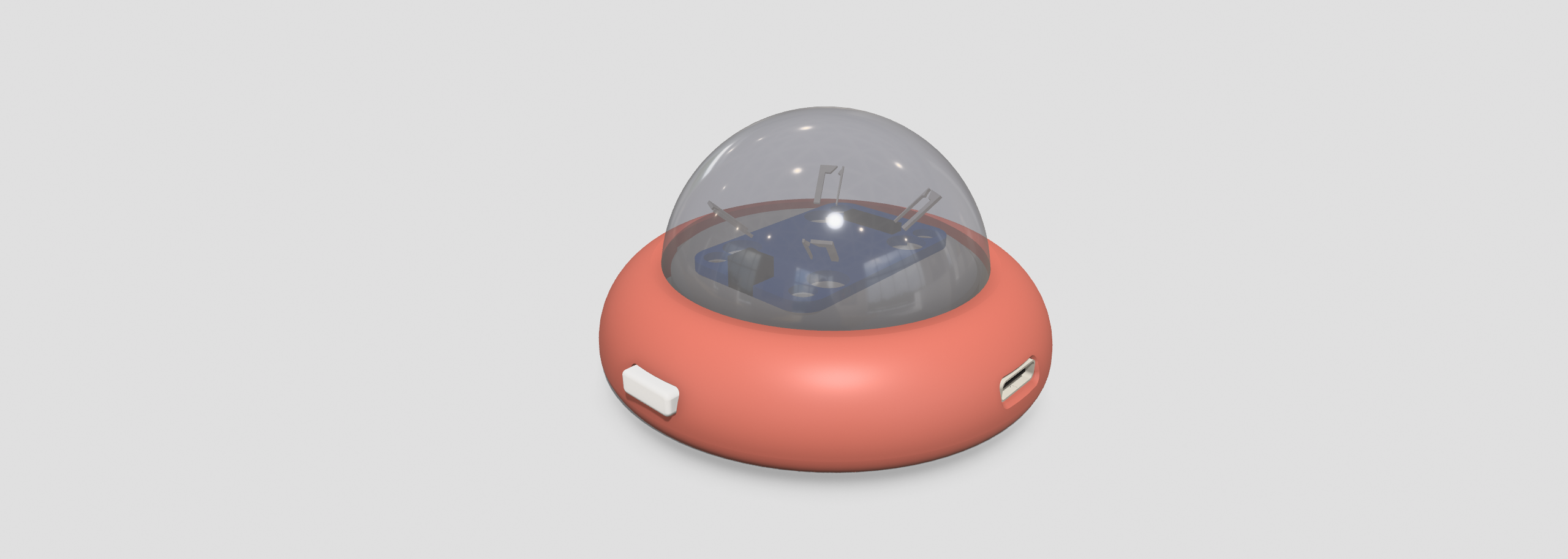

Cam Cyber Punk
Nổi bật, đậm chất Maker công nghệ

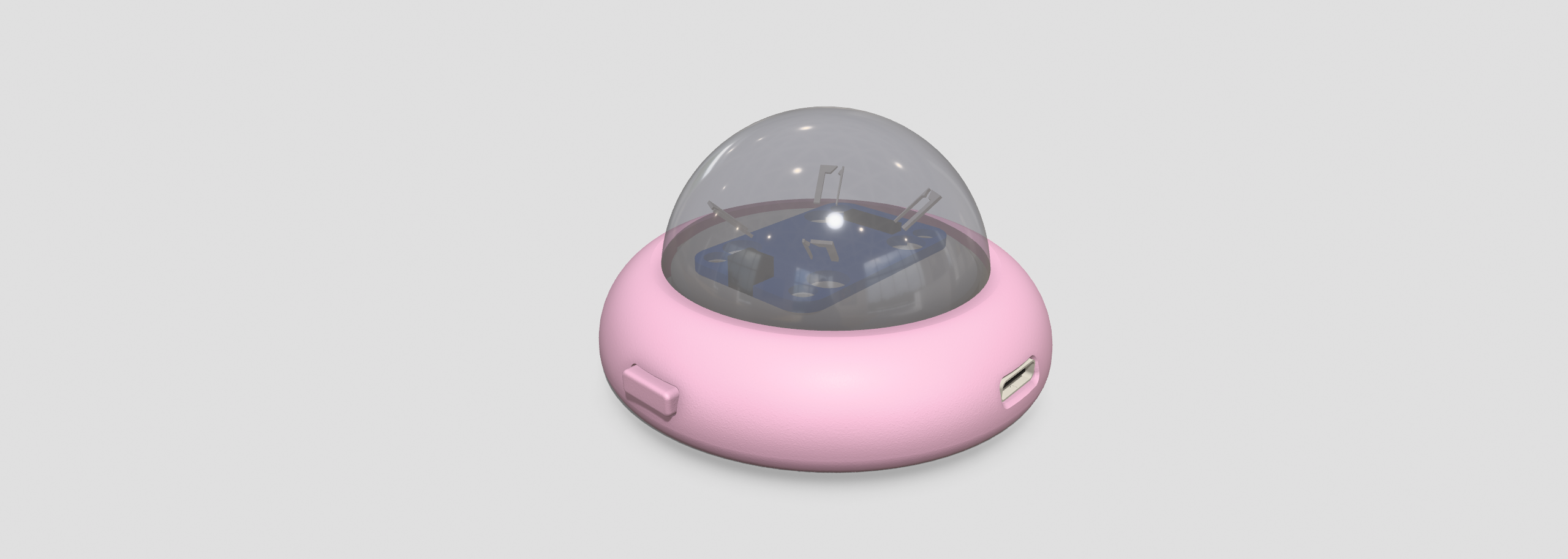

Hồng Pastel
Màu sắc nhã nhặn cho không gian phòng ngủ
Thân dưới chứa cổng USB-C, rãnh khóa đế và gờ định vị bo mạch PCB.
Nắp vòm khí động học 360°, rãnh chỉ hướng và viền khuyên quang học.
Phím nhấn trung tâm tiếp xúc switch tactile phục vụ Boot / Reset.
Đế cài gắn tường / mặt bàn với 2 lỗ ốc M3 và rãnh ngàm xoay tháo nhanh.
Kiến Trúc Lõi Học Lệnh IR Core V3
Khác biệt với các remote thông thường dùng bit-banging gây trễ và sai lệch timing, NexusIR vận hành động cơ FreeRTOS hướng sự kiện phân tách hoàn toàn tầng phần cứng HAL với ngoại vi RMT chuyên dụng.
Ngoại vi Hardware RMT
Độ chính xác thời gian 1 microsecond, tự động điều chế sóng mang động từ 36kHz đến 56kHz, bắt trọn chuỗi xung raw của các ma trận điều hòa phức tạp (Daikin, Panasonic, Gree).
Toàn Vẹn Dữ Liệu CRC-32
Gói tin nhị phân chuẩn hóa 20-byte với mã băm CRC-32 bảo vệ bộ nhớ NVS. Miễn nhiễm hoàn toàn với lỗi hỏng dữ liệu (corruption) khi mất nguồn đột ngột trong chu kỳ ghi flash.
Hệ Sinh Thái Kép Tự Nhiên
Chạy đồng thời Apple HomeKit (HAP) nội mạng siêu tốc và ESP RainMaker (Alexa, Google Assistant) trên đám mây, tích hợp mạng Mesh ESP-NOW không dây phân tán.
NexusIR: Universal Smart IoT & IR Hub for ESP32
NexusIR giải quyết triệt để các hạn chế của điều khiển hồng ngoại truyền thống (học tín hiệu không ổn định, mất xung giải mã và phụ thuộc đám mây bên thứ ba). Trang bị kiến trúc Precision IR Core V3 trên nền ESP-IDF v5.5 với ngoại vi RMT đo timing chính xác 1 microsecond, điều chế carrier động từ 36kHz đến 56kHz, lưu trữ định dạng Wire Format V1 header 20-byte packed kèm mã kiểm tra CRC32 IEEE 802.3. Hệ thống tích hợp song song Apple HomeKit (HAP) nguyên bản và ESP RainMaker (Alexa & Google Assistant), mạng lưới đồng bộ phân tán ESP-NOW Master/Slave dưới 10ms, hỗ trợ tối đa 5 dải LED WS2812B RGB, cảm biến AHT20 và 2 relay tải lớn kèm nút cảm ứng.
